Большинство современных отопительных систем работает на основе непрерывной циркуляции теплоносителя, что обусловлено рядом причин. Подобный подход позволяет равномерно распределять тепло и обеспечивать эффективную теплоотдачу на каждом участке водяной системы. Этот принцип работы предпочтителен как для индивидуальных, так и коллективных отопительных систем.
В каком случае нужен циркуляционный насос
Несмотря на преобладающее большинство систем с принудительной циркуляцией, вариант с установкой насоса оправдан только в определенных случаях. Насосное оборудование понадобится, если здание имеет два и более этажа, отапливаемая площадь превышает 100 м2 или система отопления включает более одного водяного контура.
Устанавливать насос необходимо и в других ситуациях. Например, когда в конструкции котла не предусмотрен насосный агрегат или котельная установка расположена ниже уровня отапливаемых помещений – в подвале. Помимо этого, причиной для принудительной перекачки теплоносителя может быть общая длина трубопровода, превышающая 50 метров, или наличие в доме системы "теплого пола" с подогревом за счет водяного контура.
Каждый из перечисленных выше случаев служит основанием для применения насосного оборудования в отопительной системе, с целью ее эффективного функционирования.
Типы циркуляционных насосов для систем отопления
Насосы для отопительных систем с принудительной циркуляцией теплоносителя делятся на два основных типа:
- мокрые
- сухие
Важно разобраться, чем они различаются, чтобы определить, какое оборудование подойдет для конкретной системы.
Особенность "мокрых" насосов состоит в прямом контакте ротора, вала и крыльчатки с водой, тогда как статор заключен в герметичную емкость. Трущиеся части смазываются с помощью воды или антифриза и естественным образом охлаждаются. Все нагнетательные элементы полностью погружены в жидкость, что обеспечивает повышенную производительность насосного модуля. Помимо этого, оборудование имеет другие значимые преимущества.

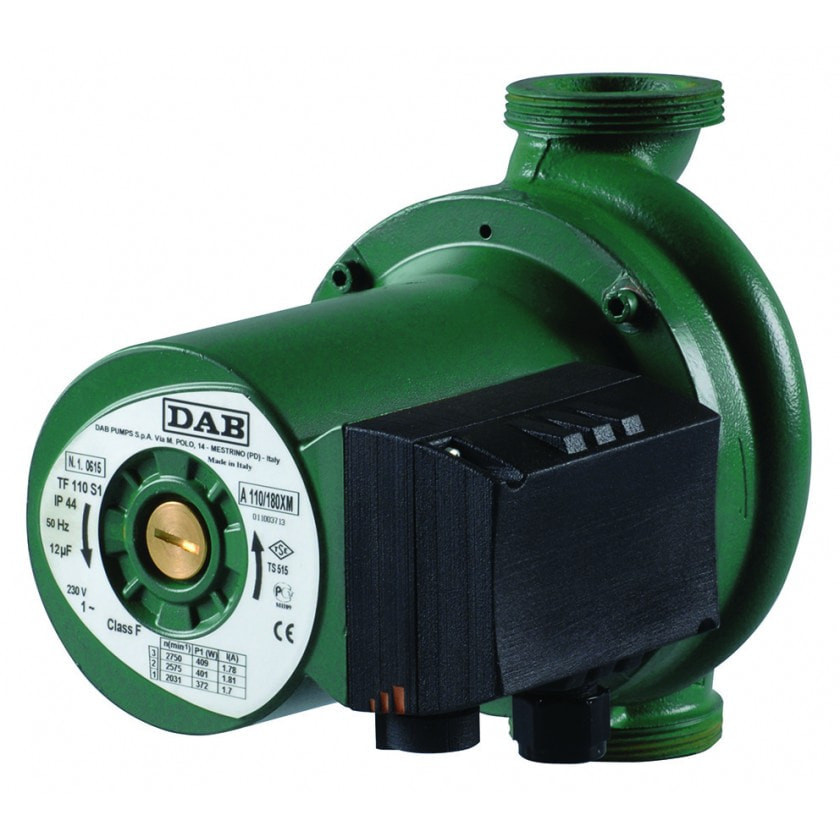

"Мокрые" насосы менее чувствительны к отложениям, малошумны, имеют компактные размеры, устанавливаются прямо на трубы. Благодаря совокупности этих качеств, модели с мокрым ротором чаще других используют в частных системах отопления. Примером таких решений могут быть моноблочные насосы серий DAB A и BMH, а также сдвоенные модели линейки DAB DMH.
Особого внимания в этой группе насосов заслуживают решения DAB VSA, разработанные специально для индивидуальных отопительных систем с увеличенным содержанием гликоля в теплоносителе. Кроме того, насосы этого модельного ряда применяются в домах, где для систем отопления в качестве источника тепла используются солнечные панели.
"Сухие" насосы имеют другое конструктивное исполнение. В этом случае ротор не погружен в воду, а отделен от крыльчатки с помощью уплотнительных колец. С теплоносителем напрямую контактируют только нагнетающие лопасти, которые и обеспечивают непрерывную циркуляцию теплоносителя. Значимый плюс "сухого" решения заключается в большей эффективности, поскольку мощность задействована для разгона жидкости.
К недостаткам относится чувствительность оборудования к механическим загрязнениям, что требует регулярной проверки, как минимум, один раз в год. Еще один минус – уровень шума у "сухих" насосов выше, чем у "мокрых" аналогов. Такую особенность важно учитывать при устройстве системы отопления. Хороший выход в этом случае – установить насос в подвале или предусмотреть для него отдельное помещение на удалении от жилых комнат.
Современный высокоэффективный вариант оборудования с сухим ротором – центробежные насосы серии DAB DKLPE. Это решения с частотным регулированием мощности и линейным расположением патрубков.
Критерии выбора центробежных насосов
Чтобы теплоноситель циркулировал стабильно по всему контуру, важно выбрать модель с подходящими техническими параметрами. Главными характеристиками насоса являются:
- мощность
- производительность
- создаваемый напор
- способ управления
- диаметр на входе и выходе
От мощности насоса зависит, сможет ли теплоноситель проходить по водяному контуру с установленной скоростью, что напрямую влияет на энергоэффективность системы отопления. При увеличении общей длины труб и небольшом диаметре труб, насос должен быть мощнее. Конкретное значение определяется расчетом, с учетом двух паспортных характеристик – производительности и напора. Первая подразумевает количество жидкости, которое способен перекачивать насос за единицу времени. Вторая показывает высоту, на которую оборудование может поднять теплоноситель, измеряется в метрах водяного столба.
Циркуляционный насос может быть с ручным и электронным управлением скоростью движения теплоносителя. В первом случае конструкция включает механический контроллер, во втором – электронное реле. Модели с ручным управлением, например представленные в серии DAB VA, идеально подходят для небольших бытовых систем отопления. Они просты в эксплуатации и техобслуживании, позволяют устанавливать фиксированные рабочие настройки. Как правило, в таких решениях предусмотрено три режима производительности.

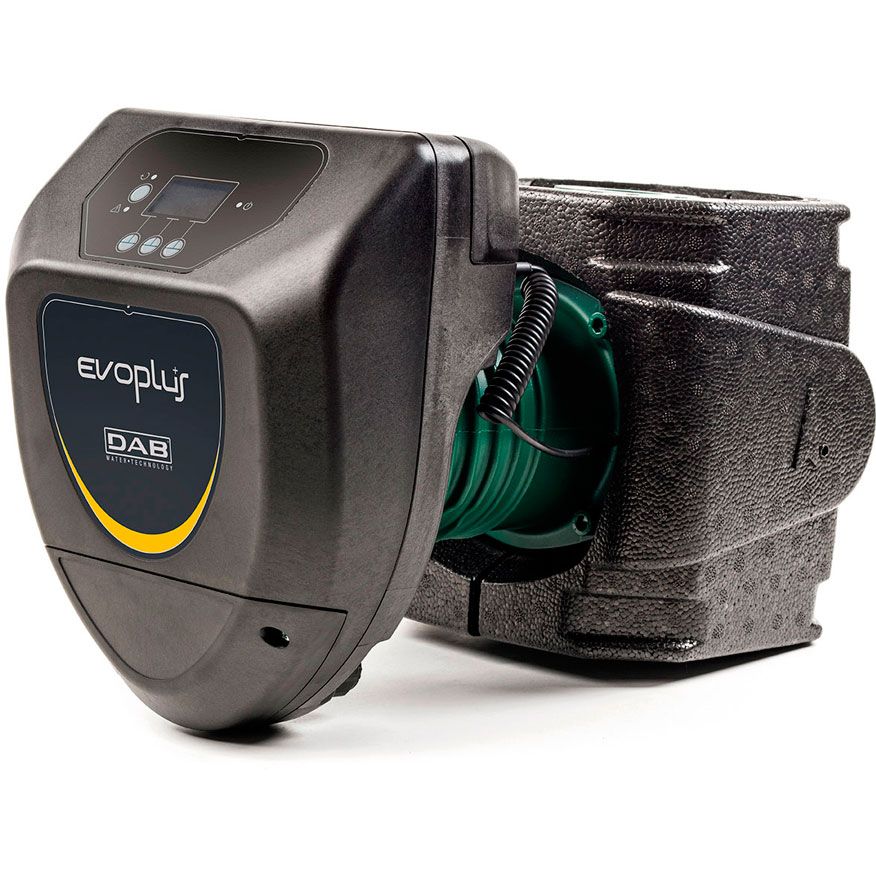

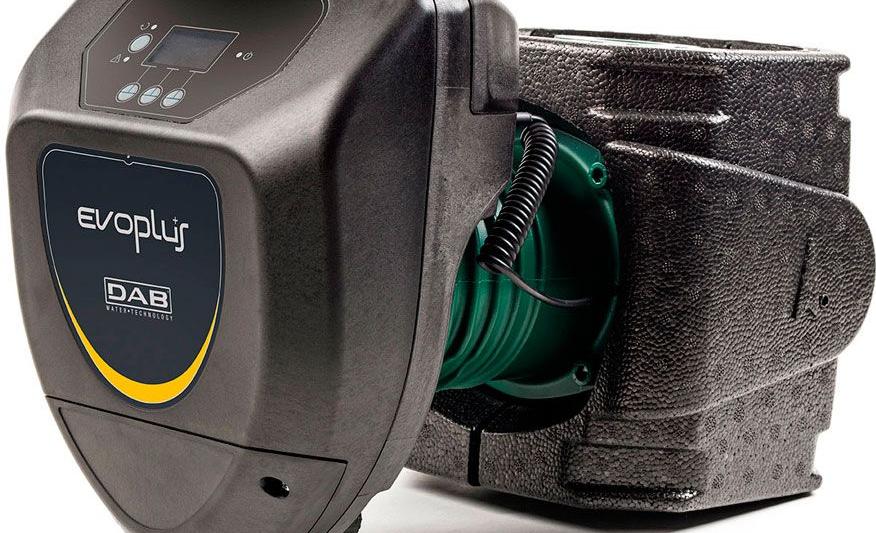

Автоматическое насосное оборудование эффективно с точки зрения энергосбережения. При его включении, электронный блок управления настраивает оптимальную интенсивность циркуляции. Энергоэффективность таких насосов выше, чем у "ручных" моделей примерно на треть. К тому же электронное управление более предпочтительно для сложных, многоконтурных отопительных систем. Пример такого решения – циркуляционные насосы линейки DAB Evoplus.
Присоединительные диаметры на входе и выходе важны для интеграции насоса в систему. Необходимо, чтобы они совпадали с ответными параметрами трубопровода. В противном случае потребуется установка переходника.
